Präzision, Qualität und Wirtschaftlichkeit vereintRotationsschweißen für Kunststoff

Was ist das Rotationsschweißen?

Rotationsschweißen ist ein Kunststoffschweißverfahren, bei dem zwei thermoplastische Bauteile durch eine rotatorische Bewegung und gleichzeitigen Fügedruck miteinander verbunden werden. Mindestens eines der Bauteile wird dabei in Rotation versetzt und gegen das zweite Bauteil gepresst. An der Kontaktfläche entsteht Reibwärme, die den Kunststoff lokal plastifiziert. Nach dem Stillstand der Rotation werden die Bauteile weiter unter Druck gehalten, bis die Schmelze abgekühlt und die Verbindung verfestigt ist.

Das Ergebnis ist eine stoffschlüssige Schweißverbindung ohne Klebstoffe, Schrauben oder zusätzliche Verbindungselemente. Dadurch eignet sich Rotationsschweißen besonders für industrielle Anwendungen, bei denen dichte, feste und reproduzierbare Kunststoffverbindungen gefragt sind.

Rotationsreibschweißen, Spin Welding und Drehschweißen: Begriffe einfach erklärt

Für das Verfahren werden verschiedene Begriffe verwendet. In der Praxis meinen sie häufig dasselbe oder sehr ähnliche Verfahrensvarianten.

Rotationsschweißen ist der im Deutschen häufig verwendete Oberbegriff für das Schweißen von Kunststoffbauteilen durch Rotation. Rotationsreibschweißen beschreibt das Funktionsprinzip noch genauer: Die notwendige Wärme entsteht durch Reibung zwischen den Fügeflächen. Der Begriff Drehschweißen wird ebenfalls als deutsche Bezeichnung genutzt, ist jedoch etwas allgemeiner. Im internationalen Umfeld sind vor allem Spin Welding und rotary friction welding gebräuchlich.

Im Mittelpunkt steht immer dasselbe Prinzip: Ein Bauteil rotiert, die Fügeflächen werden unter Druck aneinandergeführt, Reibwärme plastifiziert den Kunststoff und nach dem Abkühlen entsteht eine feste Verbindung.

Wie funktioniert das Rotationsschweißen von Kunststoff?

Beim Rotationsschweißen von Kunststoff wird der Energieeintrag nicht über ein beheiztes Werkzeug, eine Sonotrode oder einen externen Zusatzstoff erzeugt, sondern direkt durch die Bewegung der Bauteile. Die Reibung wirkt genau dort, wo die spätere Verbindung entstehen soll: in der Fügezone.

Der Prozess lässt sich vereinfacht in mehrere Phasen unterteilen:

1. Positionieren der Bauteile: Die zu verbindenden Kunststoffteile werden in Werkzeugen oder Vorrichtungen exakt aufgenommen und zueinander ausgerichtet.
2. Anlauf- und Reibphase: Ein Bauteil wird in Rotation versetzt und unter definiertem Druck gegen das Gegenstück geführt.
3. Plastifizierung der Fügezone: Durch Grenzflächenreibung entsteht Wärme. Der Kunststoff wird lokal weich bzw. plastisch.
4. Abbremsen und Ausrichten: Die Rotation wird gestoppt. Je nach Anwendung kann eine definierte Winkelposition erforderlich sein.
5. Füge- und Haltephase: Die Bauteile bleiben unter Druck, bis die Schmelze abgekühlt ist und sich eine stabile Verbindung gebildet hat.

Gerade in der Serienfertigung ist die exakte Wiederholbarkeit dieser Phasen entscheidend. Deshalb spielen Antriebstechnik, Steuerung, Werkzeugauslegung und Prozessüberwachung eine zentrale Rolle.

Reibwärme, Druck und Abkühlphase als Grundlage der Verbindung

Die Verbindung entsteht beim Rotationsreibschweißen durch das Zusammenspiel aus Bewegung, Reibung und Druck. Die rotierende Bewegung erzeugt Wärme an der Kontaktfläche. Der Fügedruck sorgt dafür, dass die plastifizierten Materialbereiche miteinander verbunden werden und überschüssiges Material kontrolliert aus der Fügezone verdrängt werden kann.

Nach dem Stoppen der Rotation ist die Haltephase besonders wichtig. Wird der Druck zu früh reduziert oder ist die Abkühlzeit nicht passend eingestellt, kann die Schweißnaht an Festigkeit, Dichtigkeit oder Maßhaltigkeit verlieren. Eine stabile Verbindung entsteht daher nicht nur durch die Reibphase, sondern auch durch die kontrollierte Abkühlung unter Druck.

Wichtige Prozessparameter: Drehzahl, Zeit, Druck und Winkel

Die Qualität einer rotationsgeschweißten Verbindung hängt stark von den eingestellten Prozessparametern ab.

Zu den wichtigsten Einflussgrößen gehören:

• Drehzahl: Sie beeinflusst, wie schnell Reibwärme entsteht und wie gleichmäßig die Fügezone plastifiziert wird.
• Fügedruck: Er bestimmt, wie stark die Bauteile während der Reib- und Haltephase zusammengeführt werden.
• Reibzeit bzw. Schweißzeit: Sie legt fest, wie lange Energie in die Fügezone eingebracht wird.
• Schweißweg: Er kann als zusätzliche Steuergröße dienen, um Materialverdrängung und Nahtbildung zu kontrollieren.
• Winkelpositionierung: Sie ist wichtig, wenn Bauteile nach dem Schweißen in einer definierten Lage zueinander stehen müssen.
• Halte- und Kühlzeit: Sie stabilisiert die Verbindung, bevor das Bauteil entnommen oder weiterverarbeitet wird.

Mit moderner Servo-Antriebstechnik lassen sich diese Parameter präzise steuern und reproduzierbar wiederholen. Das ist besonders dann relevant, wenn hohe Stückzahlen, enge Toleranzen oder dokumentationspflichtige Qualitätsanforderungen erfüllt werden müssen.

Für welche Kunststoffe und Bauteile eignet sich Rotationsreibschweißen?

Das Rotationsreibschweißen eignet sich grundsätzlich für viele thermoplastische Kunststoffe. Dazu zählen sowohl amorphe als auch teilkristalline Kunststoffe, sofern sie für das Reibschweißen geeignet sind und die Bauteilgeometrie eine rotatorische Fügebewegung zulässt.

Typische Werkstoffe können je nach Anwendung zum Beispiel PP, PE, PA, POM, ABS, PC oder andere technische Thermoplaste sein. Ob ein Werkstoff im konkreten Fall zuverlässig rotationsgeschweißt werden kann, hängt jedoch nicht nur vom Basismaterial ab. Auch Füllstoffe, Glasfaseranteile, Additive, Feuchtegehalt, Wandstärken und die konkrete Nahtgestaltung beeinflussen das Ergebnis.

Besonders geeignet ist das Verfahren für Bauteile mit:

• rotationssymmetrischer Fügezone,
• runder oder zylindrischer Kontaktfläche,
• definierter Nahtgeometrie,
• ausreichender Bauteilstabilität während des Fügedrucks,
• Anforderungen an dichte oder mechanisch belastbare Verbindungen.

Entscheidend ist, dass die Schweißnaht konstruktiv sinnvoll ausgelegt wird und die Bauteile während der Rotation sicher geführt werden können. Genau hier zahlt sich eine frühe Abstimmung zwischen Bauteilkonstruktion, Werkzeugauslegung und Anlagentechnik aus.

Vorteile des Rotationsschweißens gegenüber Kleben, Schrauben und anderen Fügeverfahren

Rotationsschweißen bietet mehrere technische und wirtschaftliche Vorteile. Da die Verbindung ohne Klebstoffe, Lösungsmittel oder zusätzliche Verbindungselemente entsteht, bleibt der Prozess sauber und gut automatisierbar. Gleichzeitig können sehr feste und dichte Schweißverbindungen erreicht werden.

Zu den wichtigsten Vorteilen zählen:

• Kurze Zykluszeiten: Der Energieeintrag erfolgt direkt an der Fügezone, wodurch schnelle Schweißprozesse möglich sind.
• Keine Zusatzstoffe: Es werden keine Klebstoffe, Schrauben, Nieten oder Lösungsmittel benötigt.
• Hohe Verbindungsfestigkeit: Bei passender Auslegung entsteht eine belastbare stoffschlüssige Verbindung.
• Gute Dichtigkeit: Umlaufende Schweißnähte eignen sich für viele medienführende oder geschlossene Bauteile.
• Reproduzierbarkeit: Prozessparameter wie Drehzahl, Druck, Zeit und Weg lassen sich präzise einstellen.
• Automatisierbarkeit: Das Verfahren lässt sich gut in industrielle Fertigungslinien integrieren.
• Saubere Bauteiloptik: Bei geeigneter Nahtgestaltung kann Materialaustritt kontrolliert und das Nahtbild optimiert werden.

Im Vergleich zum Kleben entfallen Aushärtezeiten, Klebstoffhandling und potenzielle Alterungsprobleme der Klebverbindung. Gegenüber mechanischen Verbindungselementen bietet Rotationsschweißen den Vorteil, dass keine zusätzlichen Bauteile benötigt werden und die Verbindung direkt im Kunststoff entsteht.

Grenzen des Verfahrens

So leistungsfähig das Verfahren ist: Rotationsschweißen ist nicht für jede Kunststoffverbindung die beste Wahl. Die wichtigste Voraussetzung ist eine geeignete Geometrie. Wenn die Fügezone nicht rotationssymmetrisch ist oder die Bauteile während des Prozesses nicht sinnvoll gedreht bzw. ausgerichtet werden können, kommen andere Verfahren häufig eher infrage.

Grenzen können entstehen durch:

• nicht rotationssymmetrische Fügeflächen,
• empfindliche Bauteilgeometrien mit geringer Stabilität,
• sehr komplexe Konturen außerhalb der Rotationsachse,
• Materialkombinationen mit ungünstigem Schweißverhalten,
• hohe Anforderungen an sichtbare Oberflächen direkt an der Fügezone,
• Bauteile, die nach dem Schweißen exakt ausgerichtet sein müssen, aber keine passende Positionierstrategie erlauben.

In solchen Fällen kann ein alternatives Kunststoffschweißverfahren sinnvoller sein. Für viele Bauteile bietet sich zum Beispiel das Ultraschallschweißen an, wenn kurze Taktzeiten, lokale Energieeinleitung und komplexere Fügegeometrien gefragt sind. Bei größeren Fügeflächen oder Bauteilen mit anderen konstruktiven Anforderungen kann auch Heizelementschweißen bzw. Spiegelschweißen die passendere Lösung sein.

MTV als Partner für Rotationstechnik, Werkzeuge und automatisierte Anlagen

Die Qualität beim Rotationsschweißen hängt nicht allein vom Verfahren ab. Entscheidend ist das Zusammenspiel aus Bauteil, Werkstoff, Schweißnaht, Werkzeug, Antrieb, Steuerung und Anlagenkonzept. Die Maschinen + Technik Vogt GmbH unterstützt Kunden deshalb nicht nur mit einzelnen Komponenten, sondern mit durchdachten Lösungen für die industrielle Kunststoffverbindungstechnik.

Je nach Projektanforderung entwickelt MTV individuelle Maschinen, Rotationseinheiten, Werkzeugkonzepte und automatisierte Anlagenlösungen. Ziel ist immer ein Prozess, der zur realen Fertigungssituation passt: wirtschaftlich, reproduzierbar und auf die gewünschte Bauteilqualität ausgelegt.

Individuelle Maschinen und Servo-Antriebstechnik für reproduzierbare Ergebnisse

Beim Rotationsschweißen sind exakt steuerbare Bewegungsabläufe besonders wichtig. Moderne Servo-Antriebstechnik ermöglicht eine präzise Regelung von Drehzahl, Drehmoment, Position und Winkel. Dadurch lassen sich Schweißprozesse stabil auslegen und bei Bedarf an unterschiedliche Bauteilvarianten anpassen.

Für industrielle Anwendungen ist das ein wichtiger Vorteil. Wenn Bauteile in hohen Stückzahlen gefertigt werden, zählt nicht nur die einzelne gute Schweißung, sondern die dauerhafte Wiederholbarkeit über viele Zyklen hinweg. Reproduzierbare Prozessparameter sind die Grundlage für gleichbleibende Qualität in der Serienfertigung.

MTV entwickelt Anlagenkonzepte, die auf diese Anforderungen abgestimmt werden können – von der manuellen oder teilautomatisierten Lösung bis zur Integration in größere Fertigungsprozesse.

Passende Schweißwerkzeuge, Vorrichtungen und Integration in Montage- und Prüfanlagen

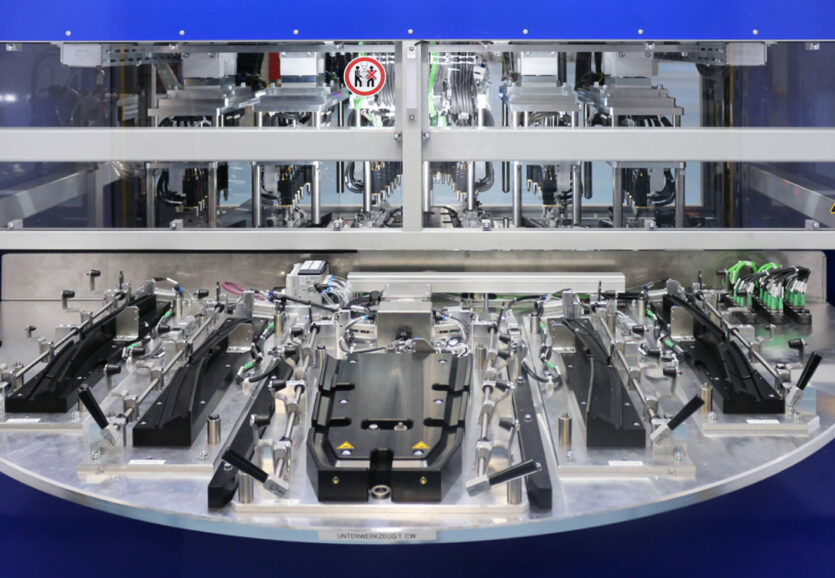

Ein zuverlässiger Rotationsschweißprozess beginnt bei der sicheren Aufnahme der Bauteile. Werkzeuge und Vorrichtungen müssen die Komponenten exakt positionieren, die notwendigen Kräfte aufnehmen und gleichzeitig eine prozesssichere Entnahme ermöglichen. Auch die Gestaltung der Fügezone und mögliche Materialaustritte müssen berücksichtigt werden.

Über den eigenen Werkzeug- & Formenbau kann MTV passende Werkzeuglösungen, Aufnahmen und Vorrichtungen für die Kunststoffverbindungstechnik realisieren. Das ist besonders hilfreich, wenn Bauteil, Werkzeug und Maschine gemeinsam betrachtet werden müssen.

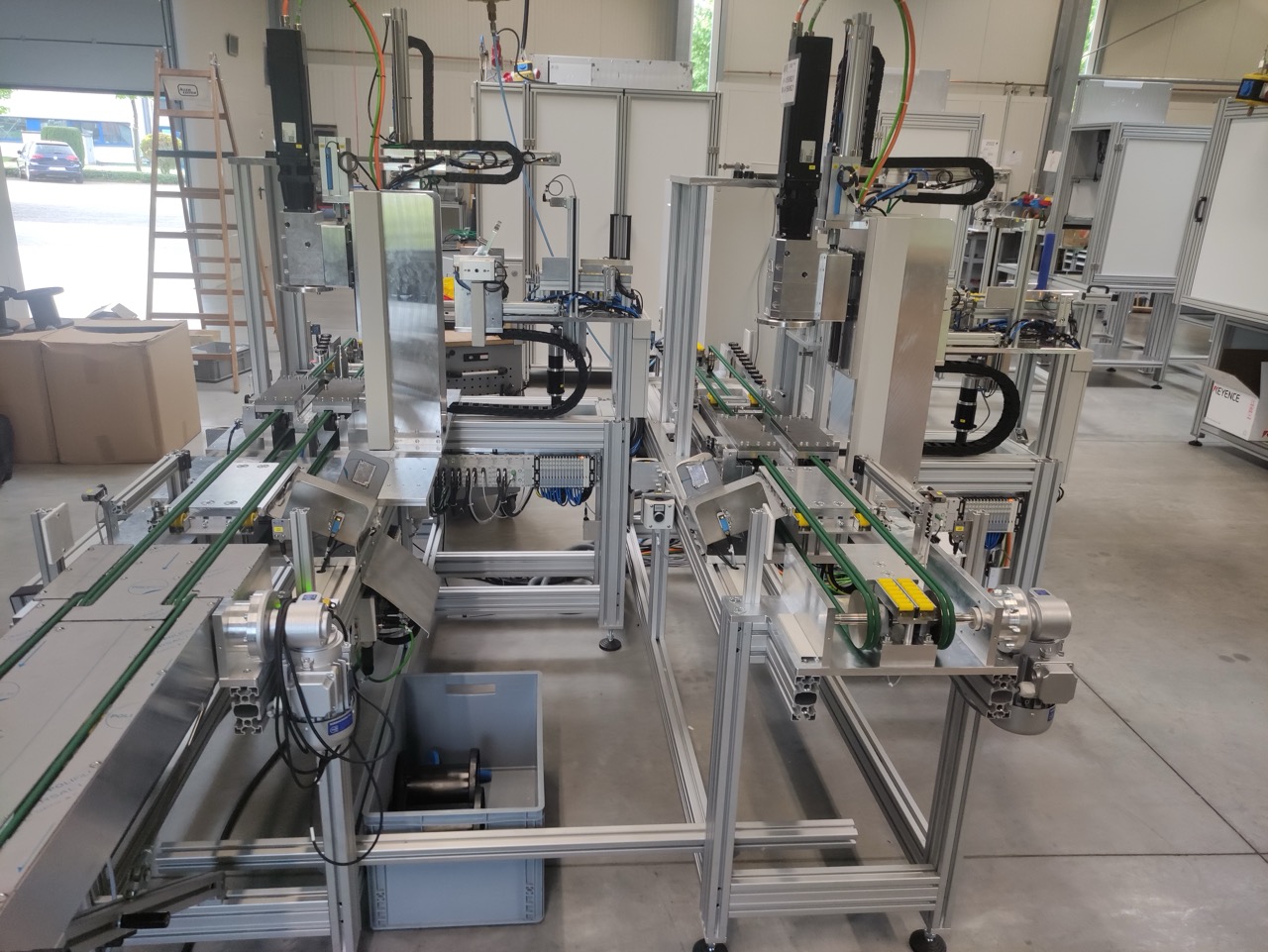

Für komplexere Fertigungsaufgaben lässt sich das Rotationsschweißen außerdem mit weiteren Prozessschritten kombinieren. Dazu gehören zum Beispiel Zuführung, Bauteilhandling, Montage, Prüfung, Kennzeichnung oder Dokumentation.

Rotationsschweißen, Ultraschallschweißen oder Heizelementschweißen: Welches Verfahren passt?

Welches Kunststoffschweißverfahren am besten geeignet ist, hängt immer von der konkreten Anwendung ab. Rotationsschweißen ist besonders stark bei runden, rotationssymmetrischen Fügegeometrien und umlaufenden Verbindungen. Das Verfahren überzeugt durch kurze Prozesszeiten, robuste Verbindungen und gute Automatisierbarkeit.

Ultraschallschweißen eignet sich häufig für kleinere bis mittlere Bauteile, lokale Fügepunkte, komplexere Konturen oder Anwendungen mit sehr kurzen Taktzeiten. Heizelementschweißen bzw. Spiegelschweißen kann seine Vorteile bei größeren Fügeflächen, anspruchsvollen Dichtverbindungen oder bestimmten Geometrien ausspielen.

Für eine sichere Entscheidung sollten unter anderem folgende Fragen geklärt werden:

1. Welche Geometrie hat die Fügezone?
   Rotationsschweißen ist vor allem dann interessant, wenn die Verbindung rund bzw. rotationssymmetrisch ausgeführt werden kann.
2. Welche Kunststoffe sollen verbunden werden?
   Werkstoff, Additive, Füllstoffe und Materialkombination beeinflussen das Schweißverhalten erheblich.
3. Welche Anforderungen gelten für Festigkeit und Dichtigkeit?
   Je nach Belastung, Medium und Bauteilfunktion muss die Naht entsprechend ausgelegt werden.
4. Wie wichtig sind Taktzeit und Automatisierung?
   Für Serienprozesse kann Rotationsschweißen durch kurze Zykluszeiten und gute Prozesssteuerung sehr wirtschaftlich sein.
5. Muss eine definierte Winkelposition erreicht werden?
   Wenn Bauteile nach dem Schweißen exakt ausgerichtet sein müssen, ist eine präzise Positionier- und Antriebstechnik entscheidend.
6. Welche Prüf- und Dokumentationsanforderungen bestehen?
   In qualitätskritischen Bereichen kann die Integration von Prozessüberwachung, Prüfung und Rückverfolgbarkeit sinnvoll sein.

MTV unterstützt bei der Auswahl und Auslegung geeigneter Kunststoffverbindungstechnologien. Ob Rotationsschweißen, Ultraschall, Heizelementtechnik oder eine kombinierte Sonderlösung: Entscheidend ist ein Verfahren, das technisch zum Bauteil passt und wirtschaftlich in den Produktionsprozess integriert werden kann.
