Heißverstemmen

Das Heißverstemmen ist ein vorteilhaftes Verfahren zum Verbinden von zwei Bauteilen aus Kunststoffen und/oder Metallen mit präziser Fügenaht. Dies erlaubt eine saubere, formschlüssige Verbindung ohne zusätzlichen Reinigungsaufwand und damit eine hohe Designfreiheit in der Konzeption von Bauteilen. Die möglichen Verfahren unterscheiden sich in Heißverstemmen mittels Heißstempel und Heißverstemmen mittels E-Nieten (elektrisches Nieten).

Heißstempel:

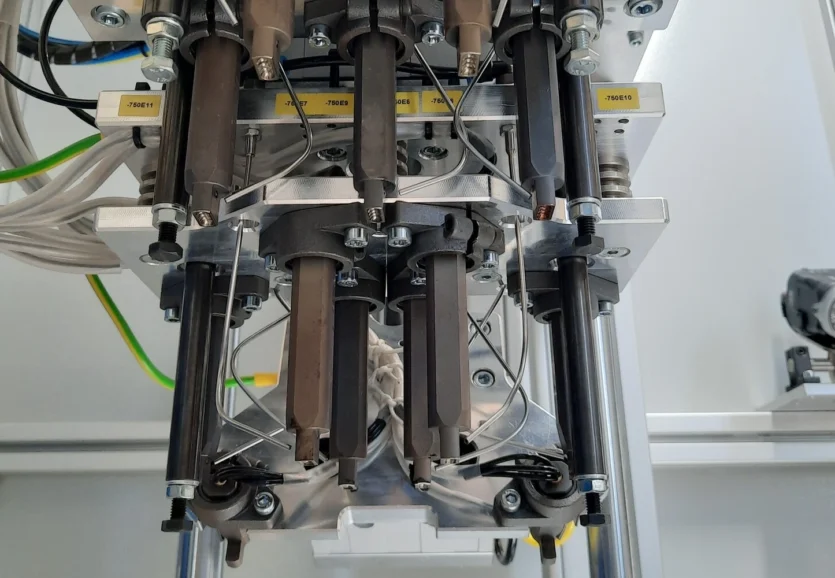

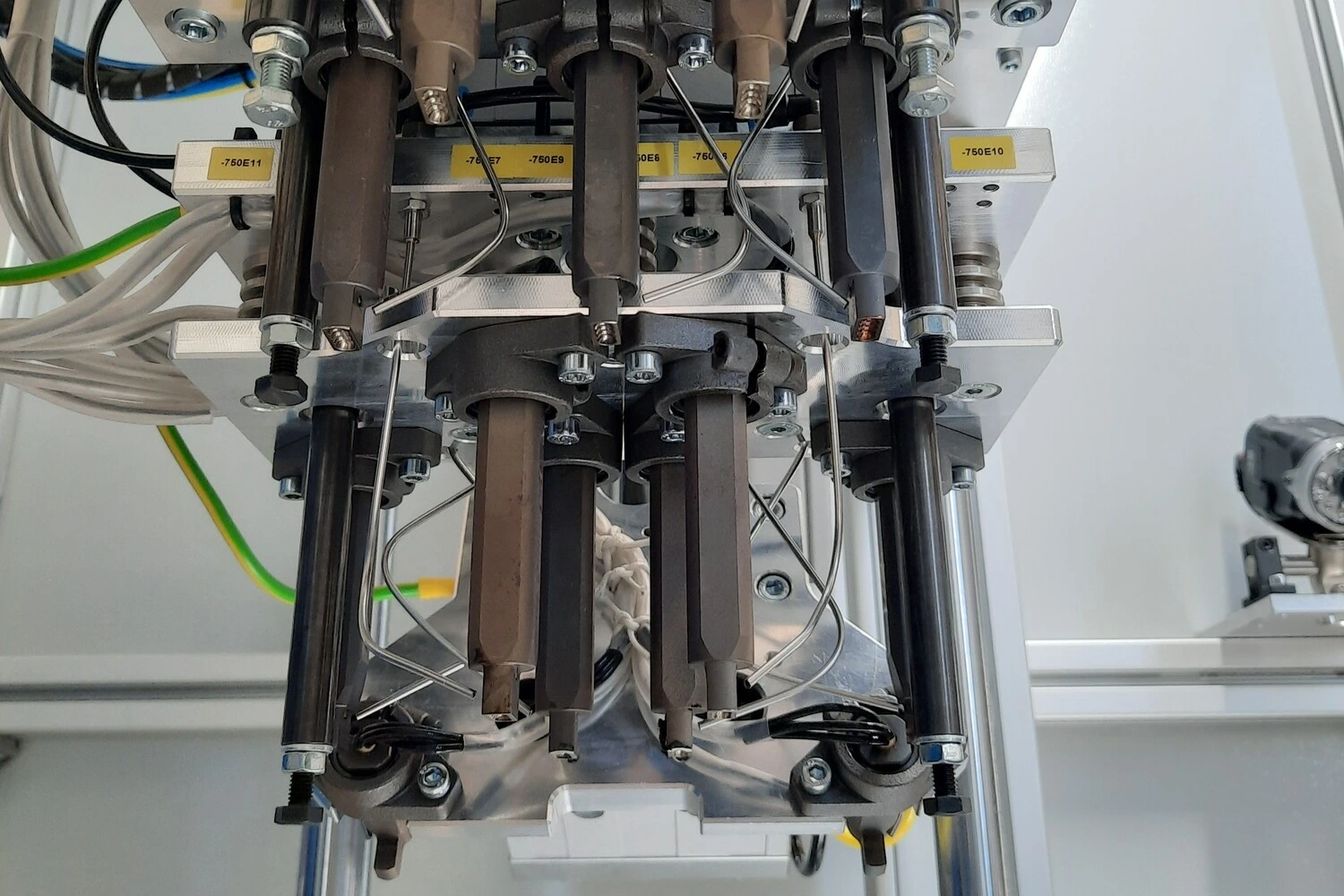

Beim Heißverstemmen mittels Heißstempel wird die zum Prozess notwendige Wärme über dauerbeheizte Stempel in das Kunststoffbauteil eingebracht. Durch entsprechende Wärme und Druck werden die Bauteile dann formschlüssig verbunden. Die Erwärmung des Heißstempels erfolgt vor der Kontaktierung und bleibt dauerhaft bestehen. Nach Fügung der Bauteile muss das Produkt entsprechend auskühlen.

E-Nieten:

Beim eletrischen Nieten, dem E-Nieten, erfolgt die Verbindung von zwei Bauteilen mittels Nietkalotte zur formschlüssigen Verbindung mit präziser und sauberer Ästethik. Die Beheizung der Nietkalotte erfolgt mittels elektrischer Wärme. Das Schweißwerkzeug kann vor oder während dem Fügeprozess beheizt werden. Die Auskühlung erfolgt direkt nach dem Schweißprozess mittels Luftzufuhr, sodass das Bauteil als auch die Nietkalotte zur direkten Weiterverarbeitung oder Verwendung zur Verfügung stehen.

Zum Verschweißen geeignete Bauteile:

Zum Verschweißen mittels Heißverstemmen eignen sich theoretisch alle thermoplastischen Kunststoffe, Amorphe und teilkristalline Polymere, ähnlich dem Ultraschallschweißen.

Welche Vorteile bietet das Heißverstemmen?

Durch die gezielte Wärmeeinbringung und die formschlüssige Umformung des Kunststoffs lassen sich dauerhafte und reproduzierbare Verbindungen realisieren, ohne zusätzliche Verbindungselemente oder Klebstoffe einsetzen zu müssen.

Zu den wichtigsten Vorteilen des Heißverstemmens zählen:

• Saubere und präzise Verbindungen
  Beim Heißverstemmen entsteht eine formschlüssige Verbindung mit definierter Geometrie. Das Verfahren ermöglicht saubere Fügenähte und eine gleichmäßige Optik, was besonders bei sichtbaren Bauteilen oder hochwertigen Produkten von Vorteil ist.
• Materialschonender Prozess ohne Schwingungsbelastung
  Im Gegensatz zum Ultraschallschweißen erfolgt das Heißverstemmen ohne mechanische Schwingungen. Dadurch eignet sich das Verfahren besonders für empfindliche Bauteile wie Elektronikkomponenten, Leiterplatten oder dekorative Oberflächen.
• Geeignet für unterschiedliche Materialkombinationen
  Heißverstemmen ermöglicht die Verbindung von thermoplastischen Kunststoffen mit anderen Werkstoffen wie Metallen, Leiterplatten oder weiteren Kunststoffbauteilen. Dadurch lassen sich Hybridbaugruppen effizient und dauerhaft fügen.
• Keine zusätzlichen Verbindungselemente erforderlich
  Da vorhandene Kunststoffgeometrien zur Verbindung genutzt werden, können Schrauben, Nieten oder Klebstoffe häufig entfallen. Das reduziert Bauteilkosten, vereinfacht die Montage und minimiert den Materialeinsatz.
• Hohe Prozesssicherheit und Reproduzierbarkeit
  Durch kontrollierte Parameter wie Temperatur, Kraft und Zeit lässt sich der Prozess zuverlässig steuern. Dies ermöglicht gleichbleibende Ergebnisse auch bei Serienfertigung.
• Hohe Designfreiheit in der Bauteilkonstruktion
  Das Verfahren lässt sich gut in bestehende Bauteilgeometrien integrieren. Dadurch können Konstruktionen flexibel gestaltet und Montageprozesse frühzeitig optimiert werden.
• Geringe Partikel- und Verschmutzungsbildung
  Beim Heißverstemmen entstehen keine Späne oder Abrieb, wie sie bei mechanischen Fügeverfahren auftreten können. Dies ist besonders in sensiblen Bereichen wie Elektronik oder Medizintechnik ein Vorteil.

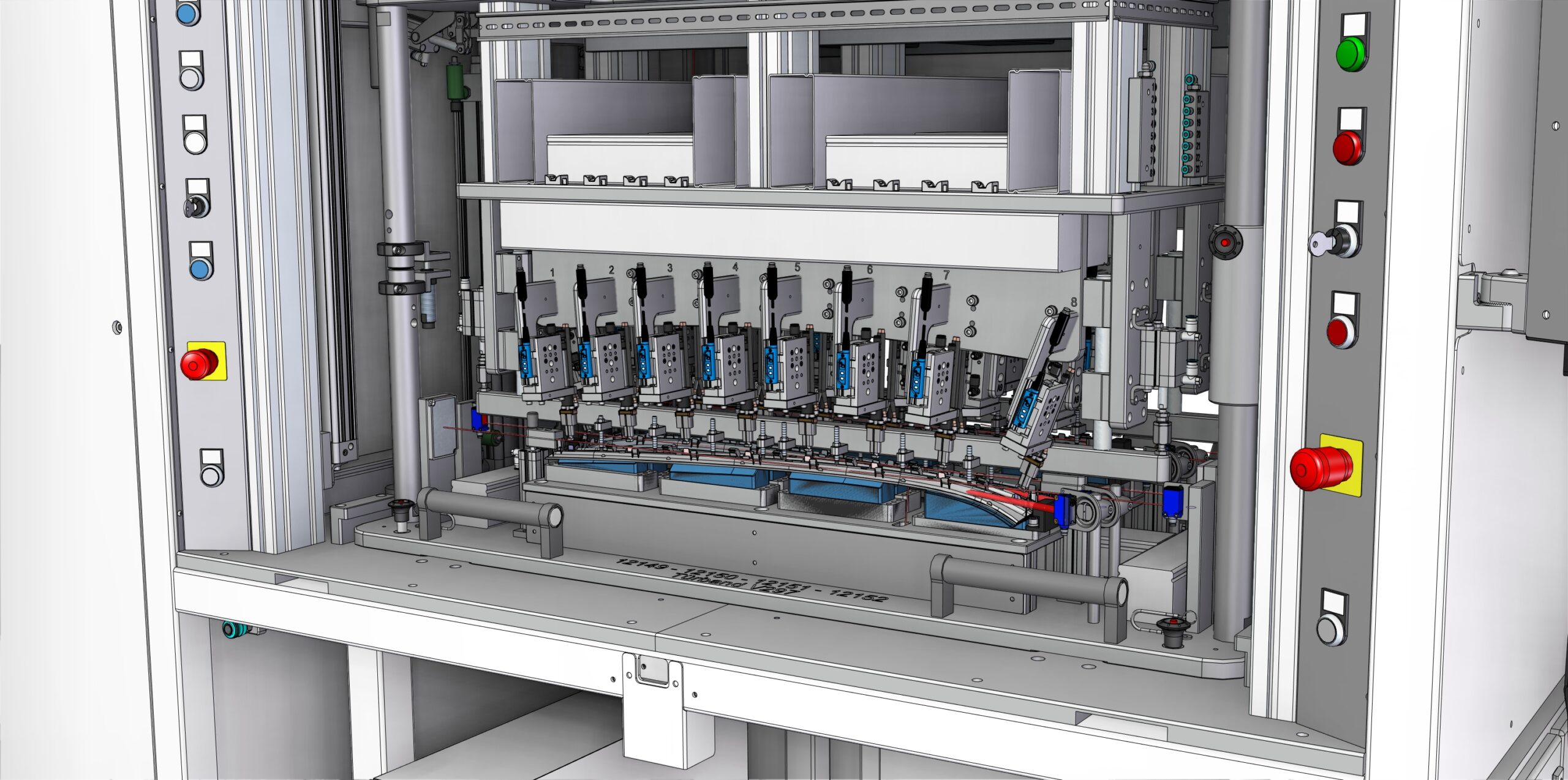

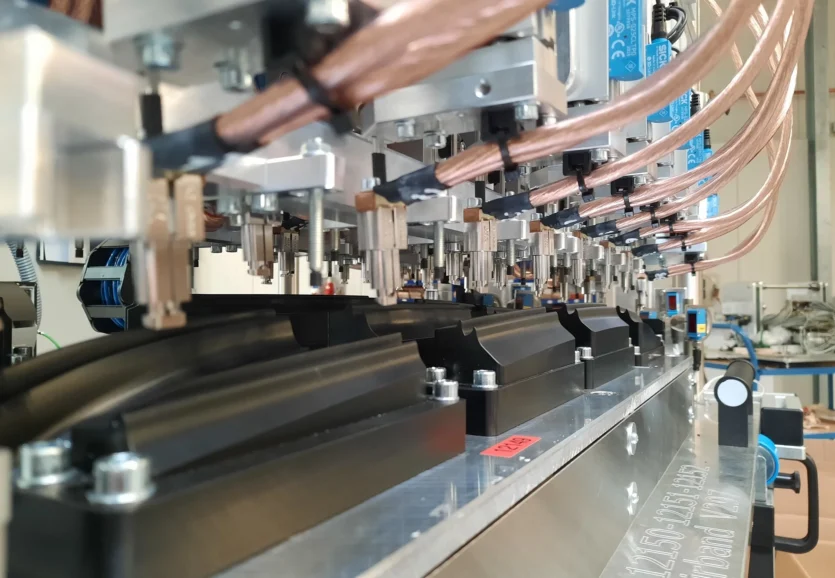

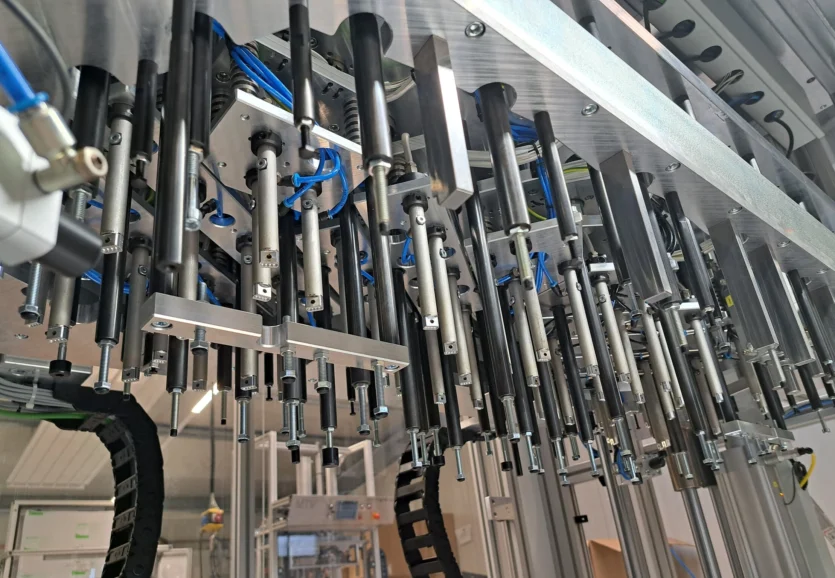

• Mehrere Verstemmstellen gleichzeitig möglich

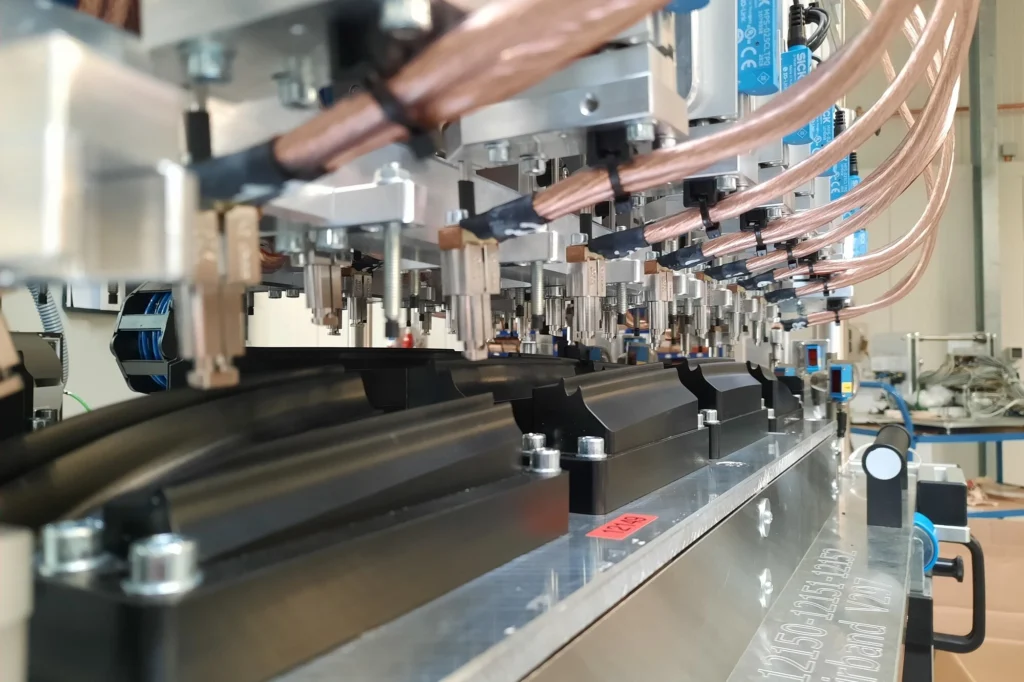

  Je nach Anlagenkonzept können mehrere Punkte parallel verarbeitet werden. Das ermöglicht effiziente Prozesse und reduziert die Zykluszeiten bei komplexeren Baugruppen.

Diese Eigenschaften machen das Heißverstemmen zu einem vielseitigen und prozesssicheren Fügeverfahren, insbesondere wenn empfindliche Bauteile, hohe optische Anforderungen oder unterschiedliche Materialien miteinander verbunden werden sollen.

Wo liegen die Unterschiede zum Ultraschallschweißen?

Sowohl das Heißverstemmen als auch das Ultraschallschweißen gehören zu den etablierten Verfahren zum Fügen von Kunststoffbauteilen. Dennoch unterscheiden sie sich deutlich in ihrer Funktionsweise und ihren Einsatzbereichen.

Beim Ultraschallschweißen werden Bauteile durch hochfrequente mechanische Schwingungen miteinander verbunden. Die dabei entstehende Reibungswärme führt zu einem lokalen Aufschmelzen des Materials und zu einer stoffschlüssigen Verbindung. Dieses Verfahren zeichnet sich vor allem durch sehr kurze Zykluszeiten aus und eignet sich besonders für Anwendungen mit hohen Stückzahlen.

Das Heißverstemmen hingegen arbeitet mit gezielter Wärmeeinbringung über beheizte Werkzeuge. Der Kunststoff wird lokal plastifiziert und anschließend formschlüssig umgeformt. Da keine mechanischen Schwingungen eingesetzt werden, eignet sich das Verfahren besonders für empfindliche Bauteile, elektronische Komponenten oder Anwendungen mit hohen Anforderungen an die Oberflächenqualität.

Im Vergleich zum Ultraschallschweißen sind die Prozesszeiten beim Heißverstemmen in der Regel etwas länger, da Heiz- und Kühlphasen berücksichtigt werden müssen. Dafür bietet das Verfahren Vorteile bei der Verbindung unterschiedlicher Materialien sowie bei Baugruppen, die durch Schwingungen beschädigt werden könnten.

Welche Anforderungen gelten für Bauteile und Konstruktion?

Geometrie, Materialauswahl und Zugänglichkeit der Verstemmstellen haben einen direkten Einfluss auf die Prozesssicherheit und die Qualität der Verbindung. Werden diese Faktoren frühzeitig berücksichtigt, lässt sich der Fügeprozess effizient und stabil auslegen.

Wichtige Anforderungen an Bauteile und Konstruktion sind:

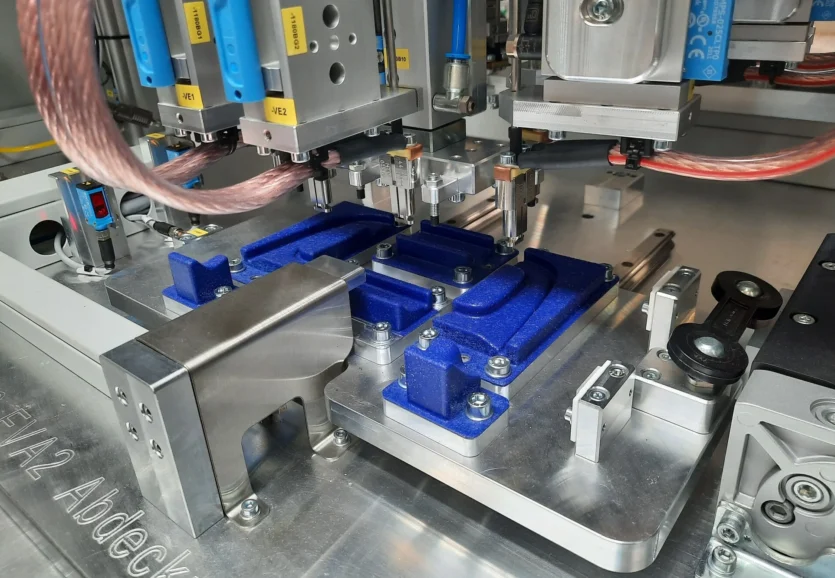

1. Geeignete Verstemmgeometrie vorsehen
   Für das Heißverstemmen wird in der Regel ein Kunststoffdorn oder eine Verstemmstelle benötigt, die gezielt erwärmt und umgeformt werden kann. Die Geometrie sollte so ausgelegt sein, dass eine stabile und gleichmäßige Umformung möglich ist.
2. Ausreichende Zugänglichkeit der Verstemmstellen sicherstellen
   Das Werkzeug muss die Verstemmstelle ohne Einschränkungen erreichen können. Störkonturen oder schwer zugängliche Bereiche können den Prozess erschweren oder zusätzliche konstruktive Anpassungen erforderlich machen.
3. Stabile Abstützung der Bauteile gewährleisten
   Während des Heißverstemmens wirken definierte Kräfte auf das Bauteil. Eine stabile und plane Abstützung verhindert Verformungen und sorgt für gleichbleibende Ergebnisse.
4. Materialeigenschaften berücksichtigen
   Unterschiedliche thermoplastische Kunststoffe reagieren unterschiedlich auf Wärme und Druck. Die Bauteilkonstruktion sollte daher auf das jeweilige Material abgestimmt sein, um eine saubere Umformung und ausreichende Festigkeit zu erreichen.
5. Toleranzen und Bauteilvariationen einplanen
   Fertigungstoleranzen der Bauteile beeinflussen den Verstemmprozess. Eine geeignete Auslegung hilft dabei, Schwankungen auszugleichen und eine hohe Prozesssicherheit zu gewährleisten.
6. Mehrere Verstemmstellen sinnvoll anordnen
   Wenn mehrere Verstemmungen erforderlich sind, sollten deren Positionen so geplant werden, dass sie effizient und reproduzierbar verarbeitet werden können. Dies erleichtert auch die Umsetzung automatisierter Prozesse.
7. Werkzeug- und Prozessparameter berücksichtigen
   Temperatur, Kraft, Zeit und Umformweg müssen auf Bauteil und Material abgestimmt werden. Eine passende Konstruktion erleichtert die optimale Auslegung dieser Parameter und trägt zu stabilen Prozessen bei.

Eine frühzeitige Abstimmung von Bauteilkonstruktion und Fügeverfahren trägt entscheidend dazu bei, die Vorteile des Heißverstemmens vollständig zu nutzen und eine zuverlässige Serienfertigung sicherzustellen.

Für welche Anwendungen ist Heißverstemmen besonders geeignet?

Durch die formschlüssige Verbindung und die kontrollierte Wärmeeinbringung ist das Verfahren vor allem für empfindliche Komponenten, Hybridbaugruppen und anspruchsvolle Serienfertigungen interessant.

Typische Anwendungen für das Heißverstemmen sind unter anderem:

• Elektronik und Elektrotechnik

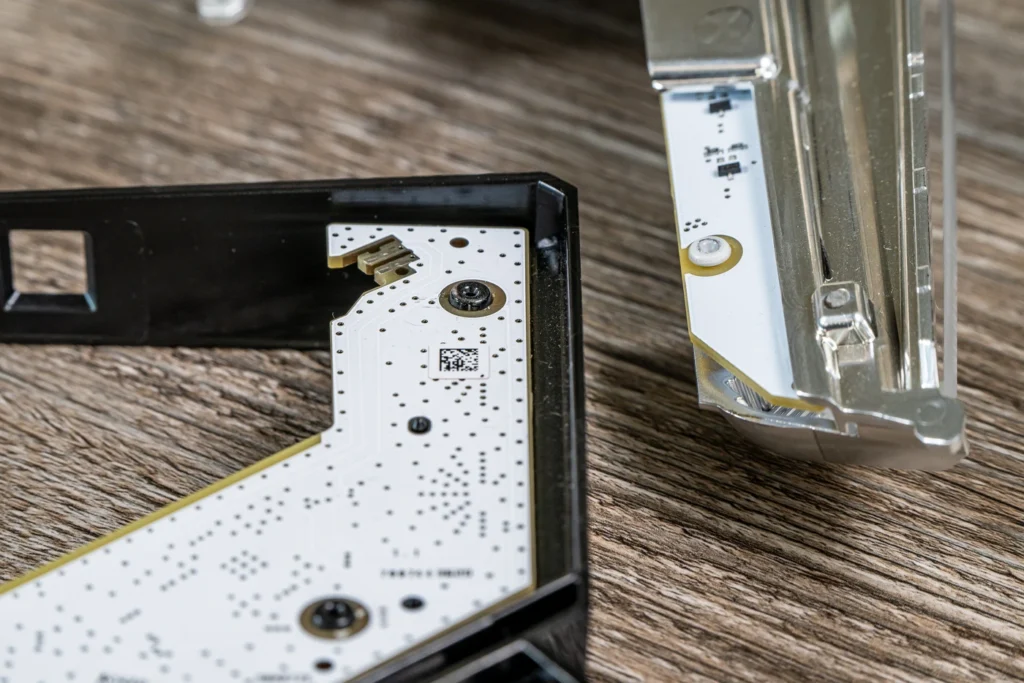

  Fixieren von Leiterplatten in Gehäusen, Befestigen von Sensoren, Kontaktträgern oder Steckverbindungen sowie das Fügen von Gehäusedeckeln und Halterungen. Besonders vorteilhaft ist hierbei der schwingungsfreie Prozess, der empfindliche elektronische Komponenten schützt.
• Automobilindustrie und Mobilitätslösungen
  Verbindung von Kunststoffgehäusen, Halterungen, Schaltern, Bedienelementen oder elektronischen Baugruppen. Auch Hybridverbindungen aus Kunststoff und Metall kommen hier häufig zum Einsatz.
• Medizintechnik
  Montage empfindlicher Kunststoffbauteile, Gehäuseverbindungen oder Fixierung von Komponenten, bei denen saubere, reproduzierbare Prozesse und geringe Partikelbildung wichtig sind.
• Haushaltsgeräte und Konsumgüter
  Verbindung von Gehäusen, Abdeckungen, Bedienelementen oder Halterungen. Das Verfahren eignet sich besonders für Anwendungen mit sichtbaren Oberflächen und hohen Anforderungen an die Optik.
• Industrie- und Technikprodukte
  Fixieren von Funktionselementen, Gehäusen, Isolatoren oder Halterungen in technischen Baugruppen. Auch bei unterschiedlichen Materialkombinationen lässt sich das Verfahren flexibel einsetzen.
• Hybridbaugruppen aus Kunststoff und Metall
  Dauerhafte Fixierung von Metallkomponenten in Kunststoffgehäusen, beispielsweise bei Kontaktteilen, Verstärkungen oder Funktionselementen.

Durch diese vielseitigen Einsatzmöglichkeiten eignet sich das Heißverstemmen besonders für Anwendungen, bei denen eine zuverlässige, saubere und reproduzierbare Verbindung von Kunststoffbauteilen erforderlich ist.

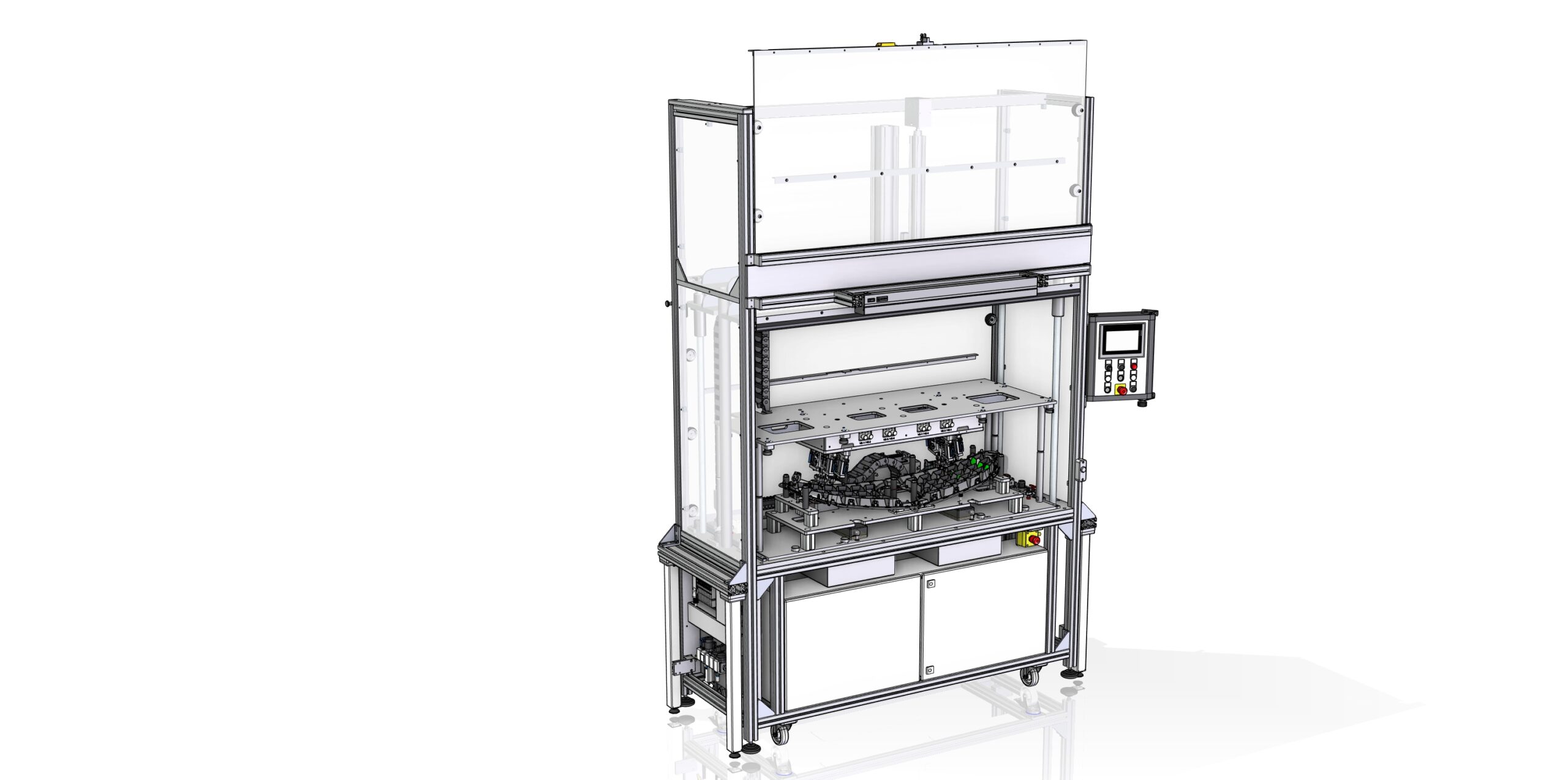

Heißverstemmen als Teil individueller Fertigungslösungen bei Maschinen + Technik Vogt

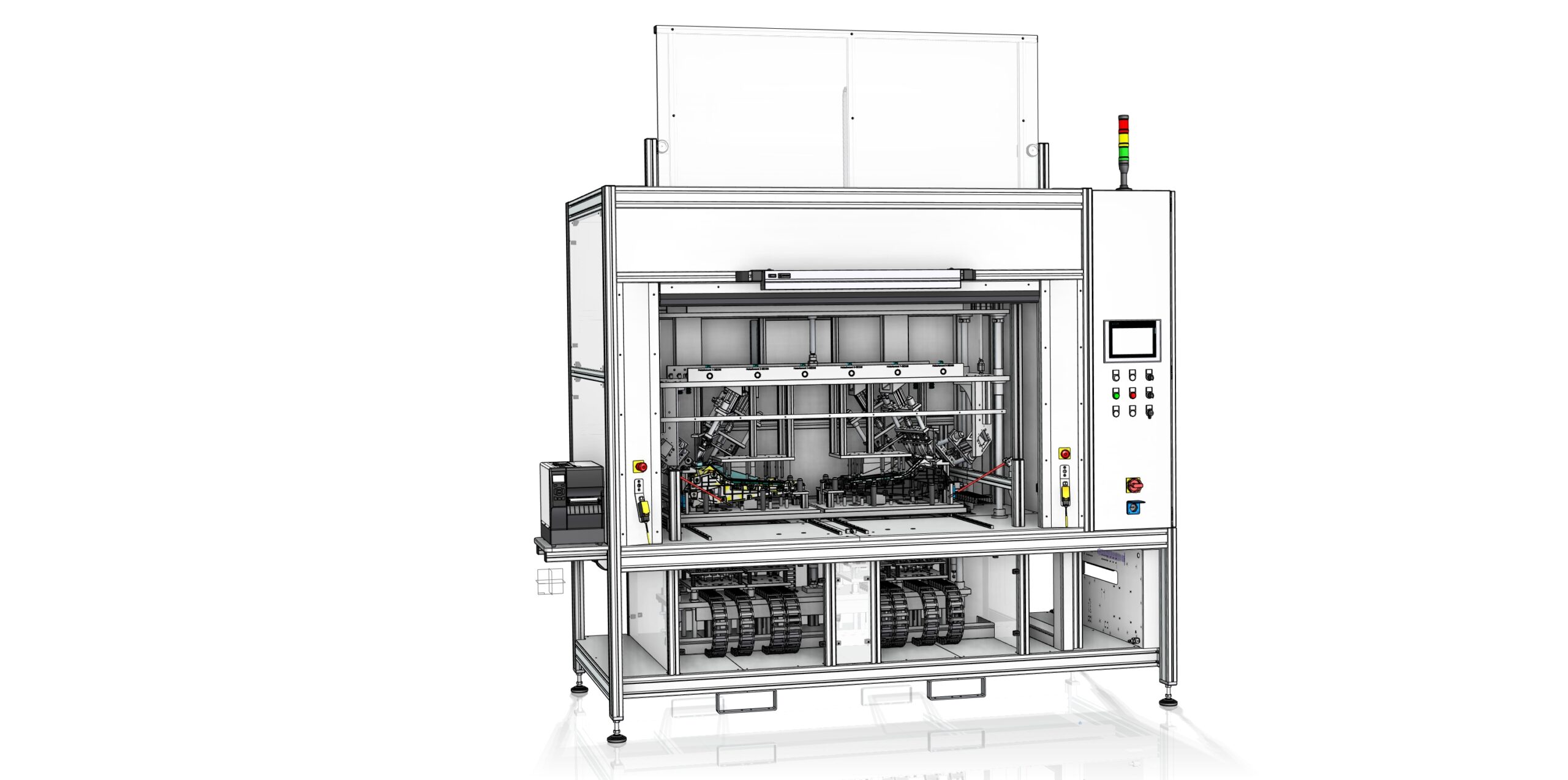

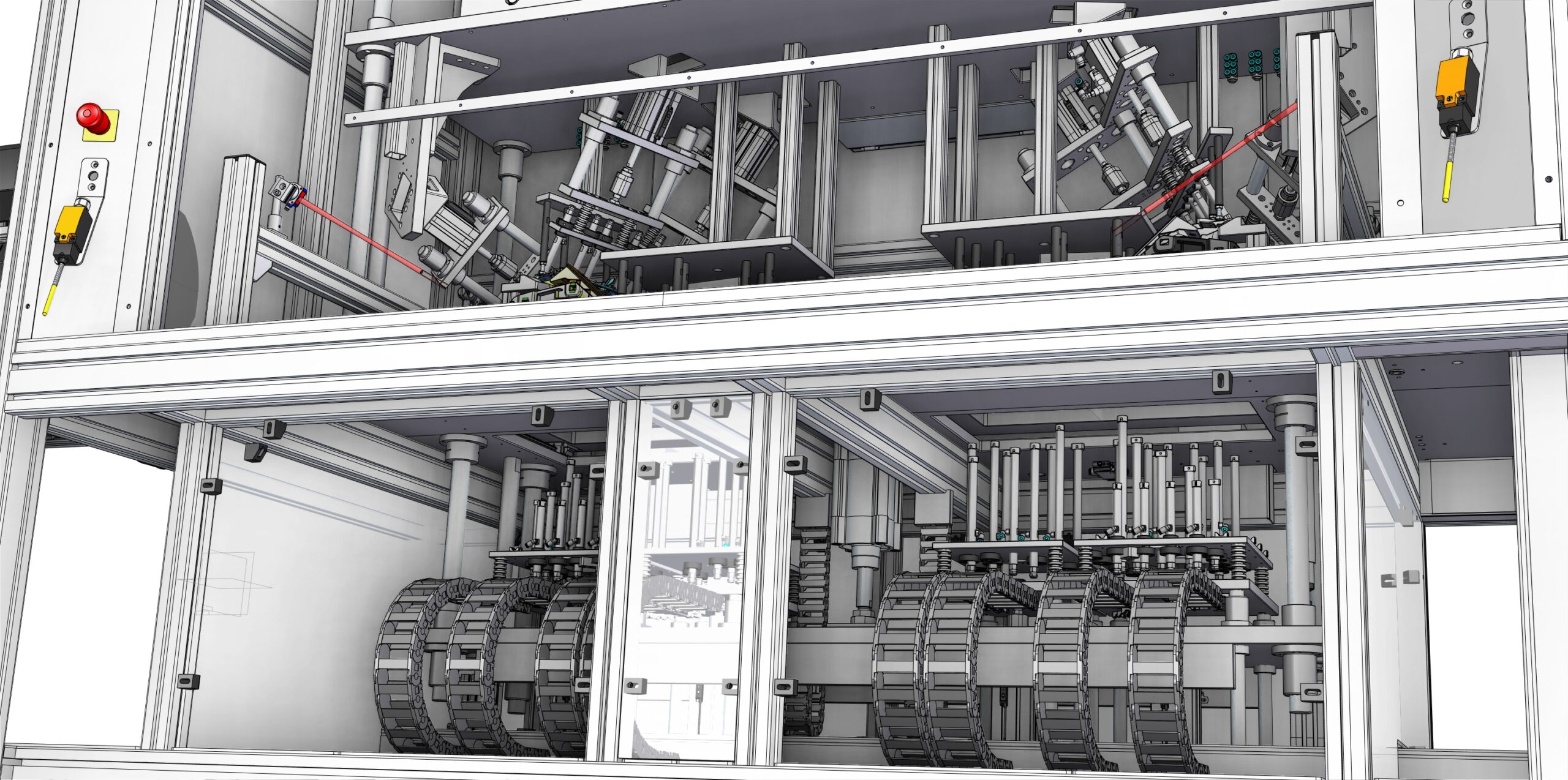

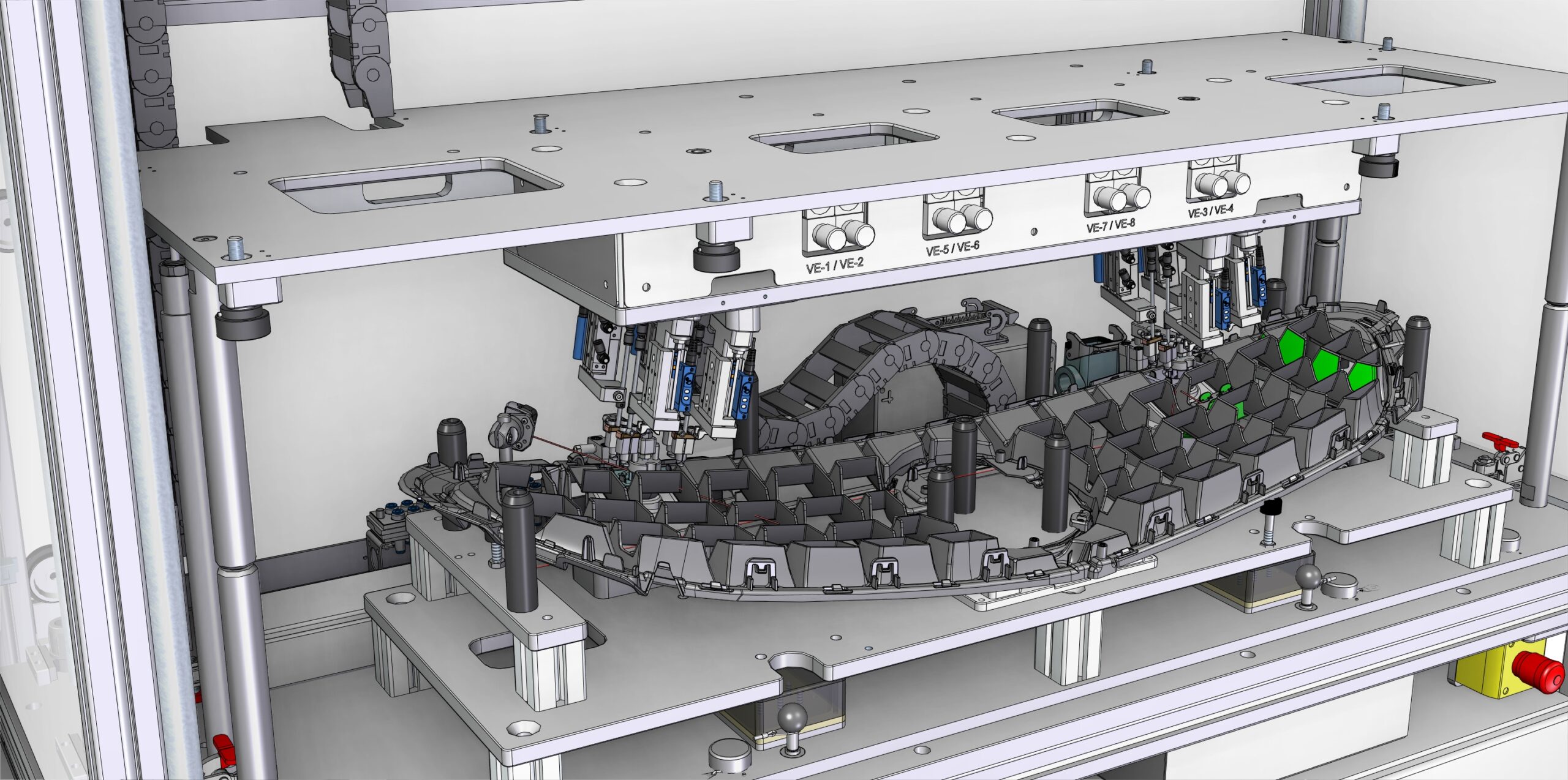

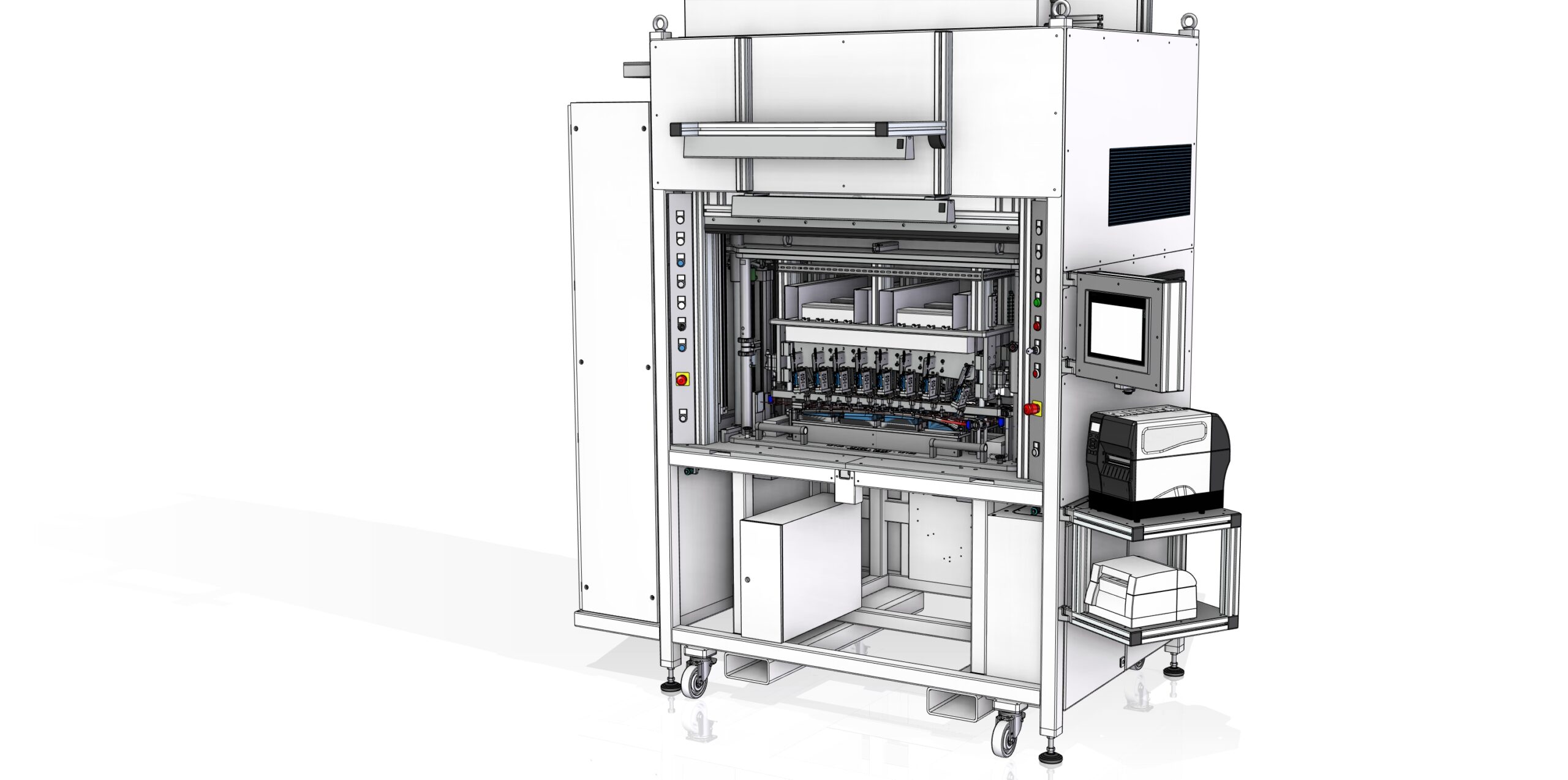

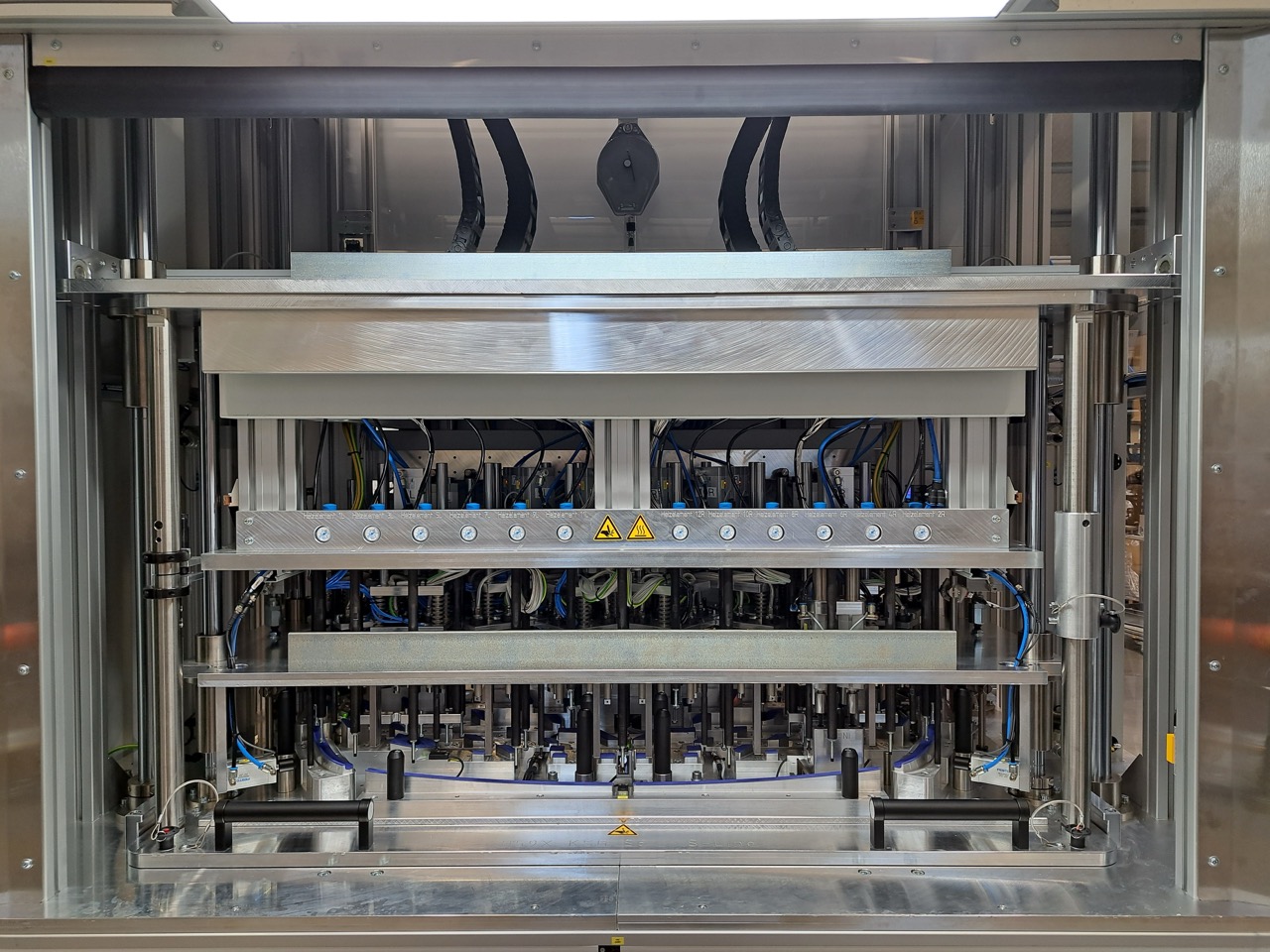

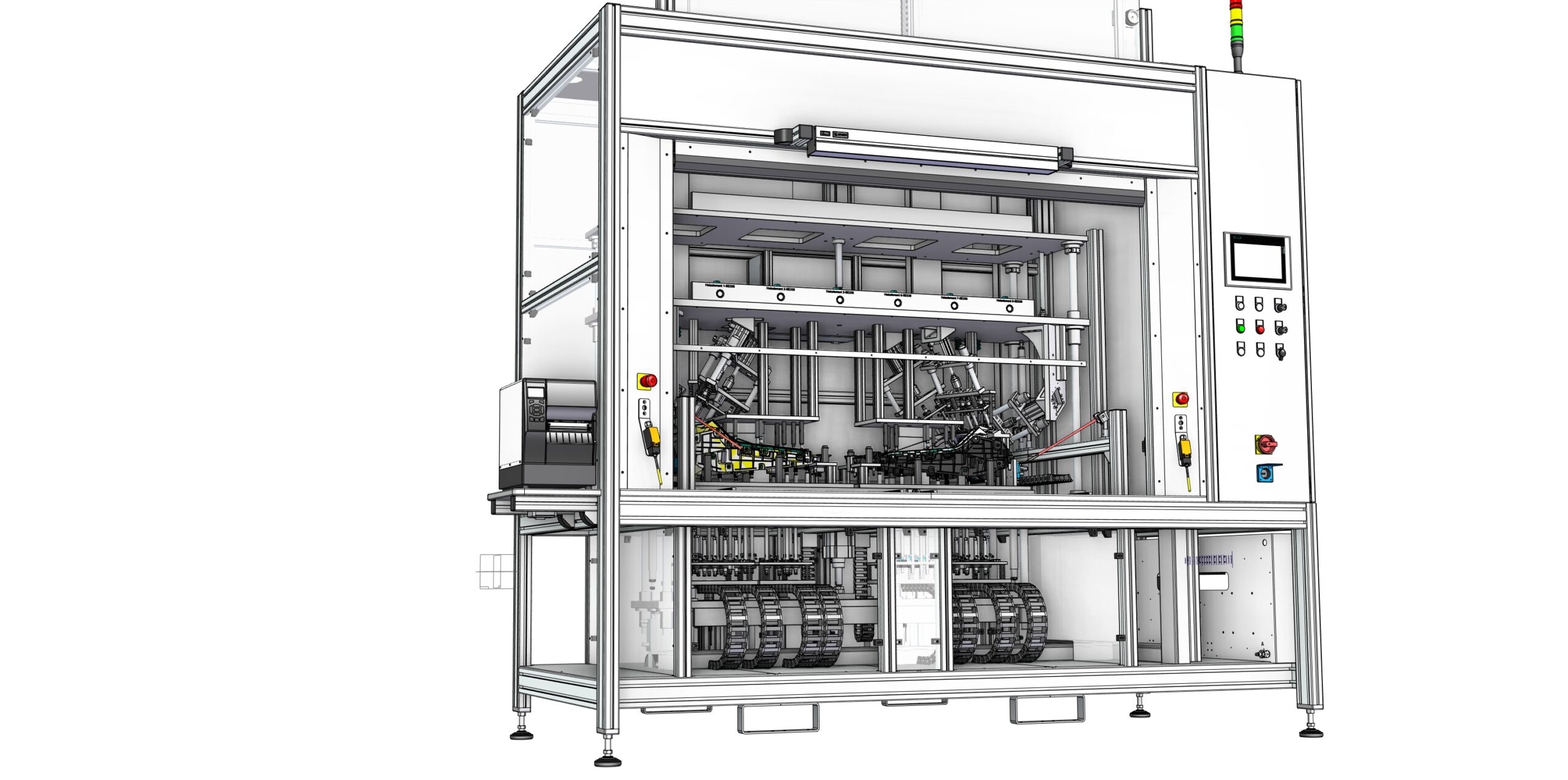

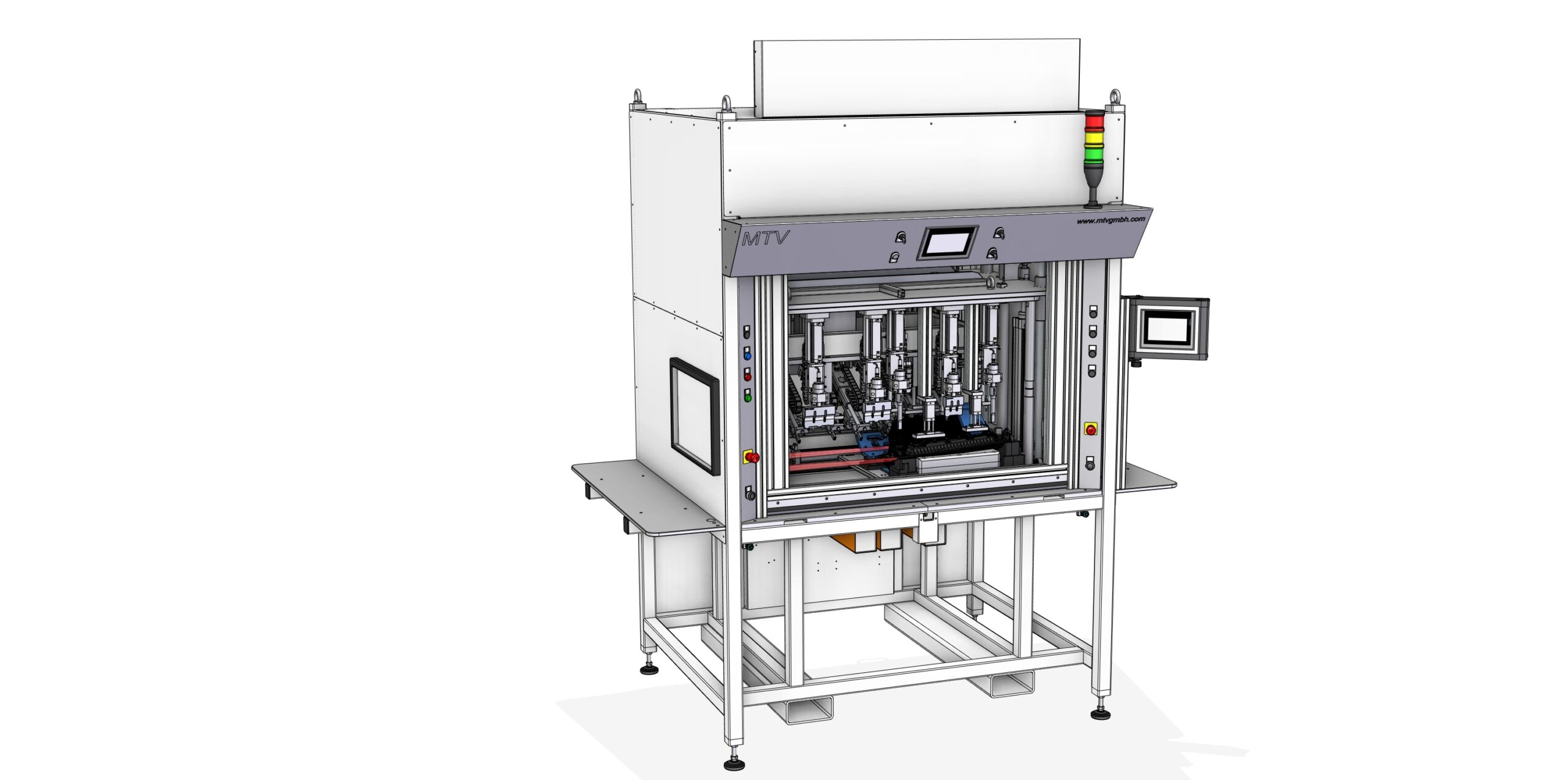

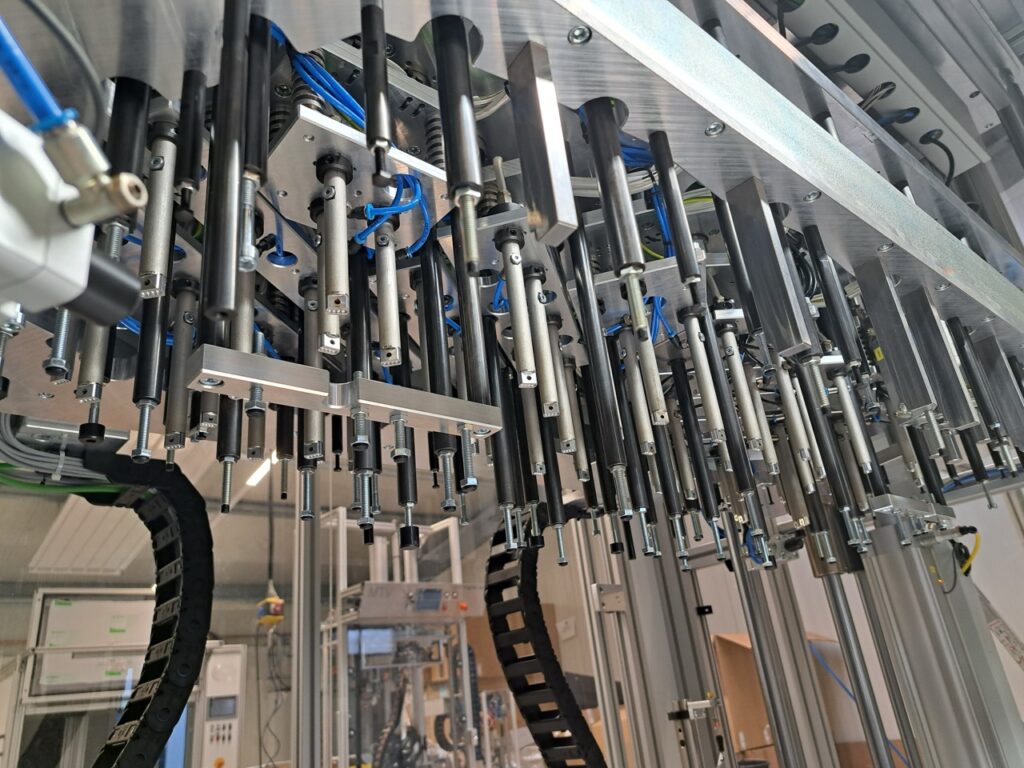

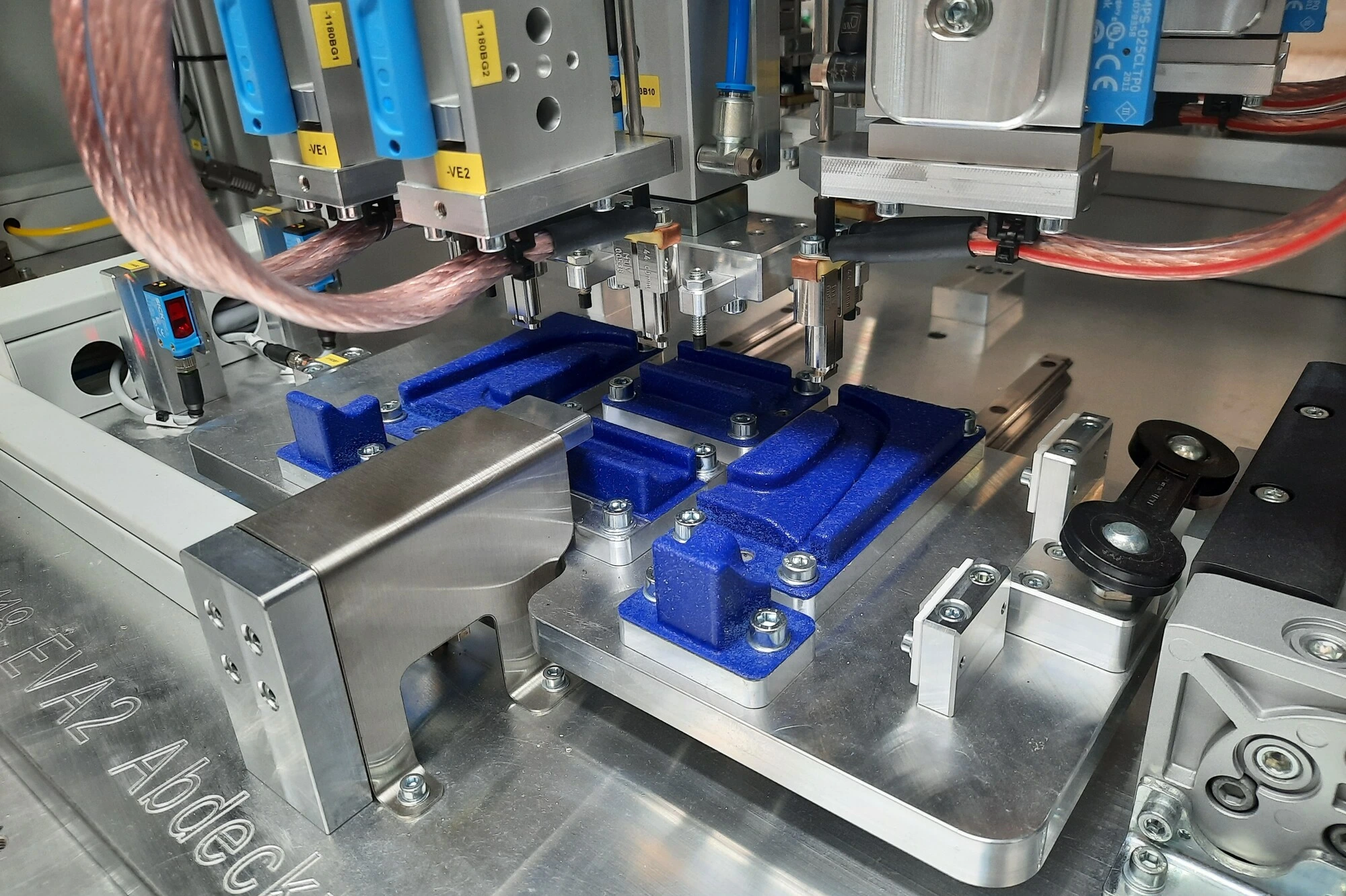

Das Heißverstemmen entfaltet sein volles Potenzial insbesondere dann, wenn Verfahren, Werkzeugtechnik und Automatisierung optimal aufeinander abgestimmt sind. Maschinen + Technik Vogt GmbH entwickelt hierfür individuelle Lösungen, die exakt auf Bauteile, Materialien und Produktionsanforderungen abgestimmt werden. Von der ersten Konzeptphase über die Entwicklung geeigneter Werkzeuge bis hin zur Integration in bestehende Produktionslinien entsteht so ein durchgängiger und effizienter Fertigungsprozess.

Neben der eigentlichen Fügetechnologie umfasst dies auch den passenden Werkzeug- und Formenbau sowie die Umsetzung automatisierter Montage- und Prüfanlagen. Dadurch lassen sich Heißverstemmen-Prozesse präzise in bestehende Fertigungsabläufe integrieren und reproduzierbar in der Serie umsetzen. Besonders bei komplexen Baugruppen oder hohen Stückzahlen bietet dieser ganzheitliche Ansatz Vorteile hinsichtlich Prozesssicherheit, Effizienz und Qualität.
